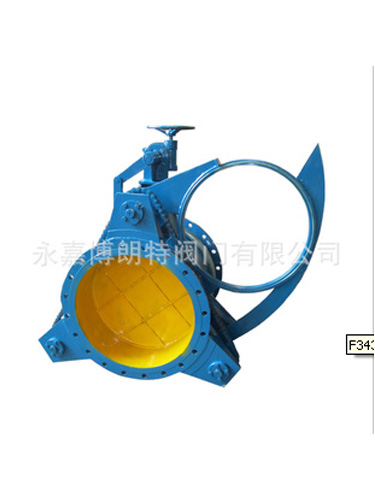

F343型手动盲板阀 F343AX/F343CX

Please call: +86-577-57775222
产品描述

F343AX-1

F343AX-1.5型手轮式扇形盲板阀结构特点:

  本阀门在F43AX-1.5型手动式扇形盲板阀的基础上增加了蜗轮传动箱、齿轮、齿圈和丝杠螺旋付。转动手轮通过蜗轮付等传动系统驱动左右阀体完成松开和加紧动作。阀板的翻转动作则是用手动来完成。与F43AX-1.5型手动式扇形盲板阀相比操作简单、动作完成速度快

  本阀为短结构系列,阀体不带伸缩器

  安装时请参照图示确定安装方向。

F343CX-1.5型手轮式扇形盲板阀结构特点:

 本阀门在F43CX-1.5型手动式扇形盲板阀的基础上增加了两个蜗轮传动箱。其中一个通过齿轮、齿圈和丝杠螺旋付驱动左右阀体完成松开和夹紧动作。另一传动箱通过丝杠螺旋付驱动阀板完成阀板的翻转动作,从而实现扇形盲板阀的启闭。

  本阀为短结构系列,阀体带有伸缩器。分别转动两个手轮,完成操作动作。
