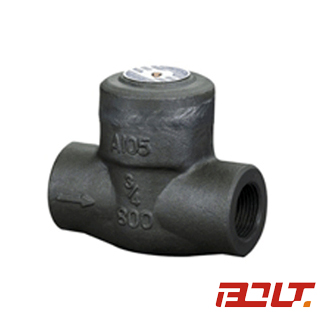

锻钢升降止回阀(焊接阀盖)H11H/H11Y/H61H/H61Y

Please call: +86-577-57775222
产品描述

产品名称:锻钢升降止回阀(焊接式阀盖)900LB~1500LB

产品类别:止回阀

产品型号:(焊接式阀盖)900LB~1500LB

标准材质明细表



序号 零件名称 CStoASTM AStoASTM SStoASTM
A105 F22 F304(L) F316(L)
1 阀体 A105 A182F22 A182F304(L) A182F316(L)
2 阀瓣 A276420 A276304 A276304(L) A276316(L)
3 垫片 316夹柔性石墨 316夹PTFE
4 阀盖 A105 A182F22 A182F304(L) A193 B8(M)
5 铭牌 SS
6 螺栓 A193B7 A193B16 A193B8(M) A193B8(M)
7 A182F304 A182F304 A182F304 A182F304
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 —29℃~425℃ —29℃~550℃ —29℃~200℃



注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。

CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(MM)和重量(KG)



NPS 缩径 3/8” 1/2” 3/4” 1” 11/4” 11/2” 2”
全径   3/8” 1/2” 3/4” 1” 11/4” 11/2” 2”
L 92 111 111 120 152 172 200 220
W 65 79 79 97 104 120 139 215
重量 螺栓式 1.6 3.4 3.3 5.5 6.0 9.2 12.9 16.2
焊接式 1.3 3.2 3.1 4.8 5.4 8.5 11.2 14.3
